Panneau : Pression cylindrique de frein
Numéro d'inventaire : 1985.00386
Type de document : matériel didactique
Période de création : 20e siècle
Date de création : 1950 (vers)
Matériau(x) et technique(s) : bois, métal
Description : Panneau peint en bois contreplaqué, composé de trois parties réunies avec quatre charnières en métal, pouvant se refermer. Contours des panneaux en métal, présence de chaînes, vis et punaises métalliques. Deux morceaux sont amovibles.
Mesures : hauteur : 101 cm ; largeur : 200 cm ; épaisseur : 1 cm (dimensions ouvertes)
hauteur : 101 cm ; largeur : 100 cm ; épaisseur : 2 cm (dimensions fermées)
hauteur : 101 cm ; largeur : 100 cm ; épaisseur : 2 cm (dimensions fermées)

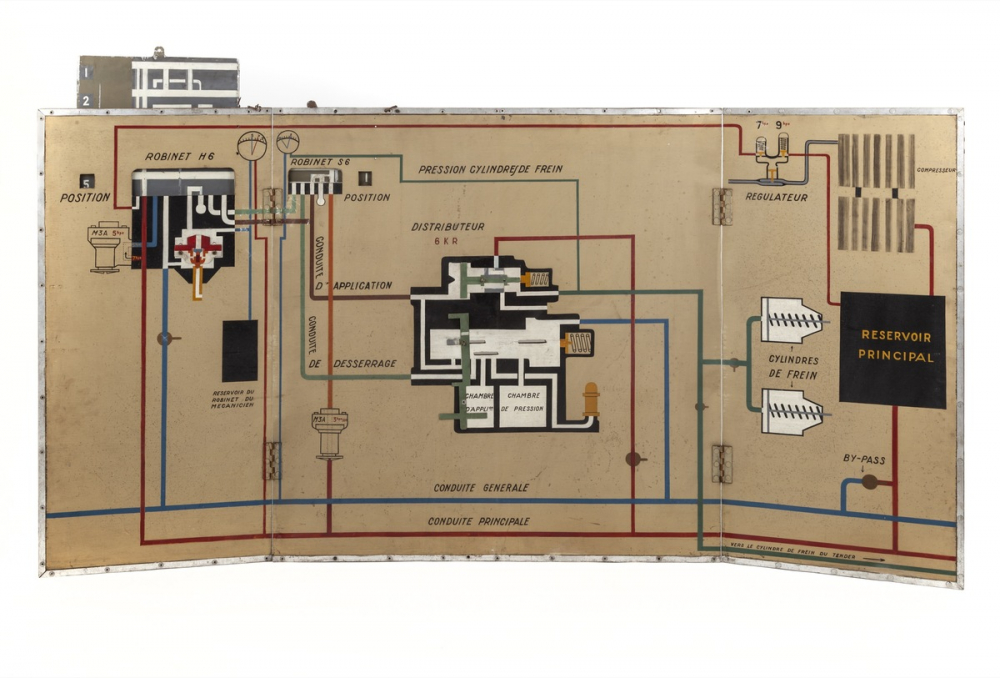

Notes : Schéma d'un frein, comprenant différentes parties : conduite d'application, robinet, réservoir robinet du mécanicien, distribution, conduite de desserrage, cylindre de frein, by pass, régulateur, compresseur, réservoir principal, conduite générale, conduite principale... Une plaque permet de monter et descendre sur six niveaux pour modifier le schéma.
